Cuarto de seguridad
estructura y
Cantidad de combustión
planificación |
Tamaño del carrito (mm) |
L2050*W1250*H2050mm (tamaño de un solo gabinete de combustión) |
| Número de capas del carrito |
6 capas, profundidad de área del producto 400 mm, (8 posiciones de incrustación por capa) |
| Alturas del tranvía |
175 mm |
| Material de la estructura del tranvía |
hojas laminadas en frío |
| Método de refrigeración de la zona de carga |
Tipo de ventilador de escape superior de la turbina de la fila superior (fácil de controlar la temperatura ambiente) |
| Aislamiento por capas y método antistatico |
Placas aislantes epoxi con agujeros de disipación de calor en la superficie |
| Estructura general de la sala de combustión |

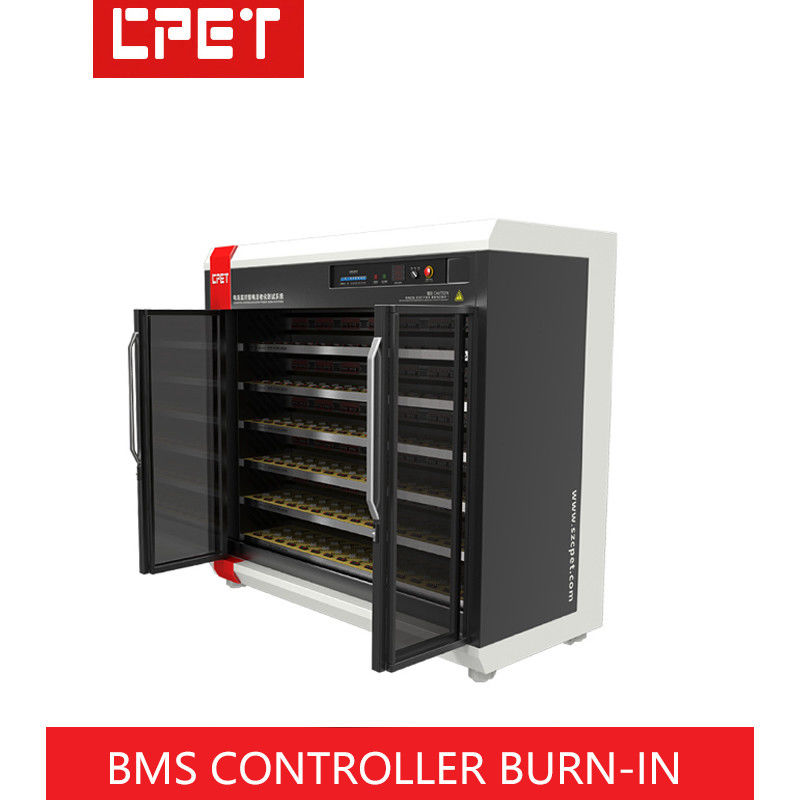

Adopte el armario split móvil Burn-in; hermosa apariencia y fácil de mover y combinar |
Introducción a la energía
módulo de recuperación
Configuración, potencia de la potencia ensayada
Suministro y cantidad de combustión |
Método de control del módulo de recuperación de energía |
Modo de comunicación RS485, el ordenador superior utiliza el modo de comunicación RS232 |
| Instale el modelo del módulo de habilidad |
CP8601, 8PCS en un solo gabinete |
| Capacidad de suministro de corriente continua |
10-100Vdc/1-30A/3kW (tensión y corriente ajustables) |
| Modo de aislamiento del módulo de recuperación de energía |
El canal del módulo de carga electrónica adopta aislamiento fotoeléctrico (aislamiento de comunicaciones y alimentación) |
| Capacidad de carga del módulo de recuperación de energía |
Capacidad de carga: 2,5-60Vdc/0,5-240A/3,2 kW (voltado, corriente ajustable) |
| Número de módulos de fuente de CC instalados |
Cada armario de combustión está configurado con 24 módulos de energía de CC |
Diseño del módulo de recuperación rgy
la arquitectura |
No hay relé, sistema de diseño de larga duración (derechos de propiedad intelectual independientes) |
| Número de productos de combustión en todo el armario |
48 controladores BMS de menos de 3,2 kW envejecidos en un armario |
control eléctrico
y temperatura
dispositivo de control para
energía de combustión
el armario |
El cableado |
Interfaz especificada por el cliente; el puerto de entrada es el enchufe del pin |
| teclas de función del panel |
Display de voltaje CA de entrada, interruptor de arranque, interruptor de parada de emergencia |
| Modo de distribución y control de la potencia del tranvía |
Distribución trifásica de cinco cables de 380 V; monitoreo por ordenador y control eléctrico automático |
| Distribución de la energía del tranvía |
Un solo gabinete de combustión es de 3000W*8/0.85≈23KW, y la eficiencia energética medida se calcula en el 85% |
| Cómo controlar |
El control eléctrico incluye un conmutador manual/automático, que es monitoreado por el ordenador en tiempo real cuando se quema.El gabinete de control eléctrico puede extender la función de conmutación automática de voltaje CA |
| Protección de la seguridad |
Protección contra la puesta a tierra del equipo, protección contra interruptores de fugas, protección automática del apagado de la alarma de humo, etc. |
