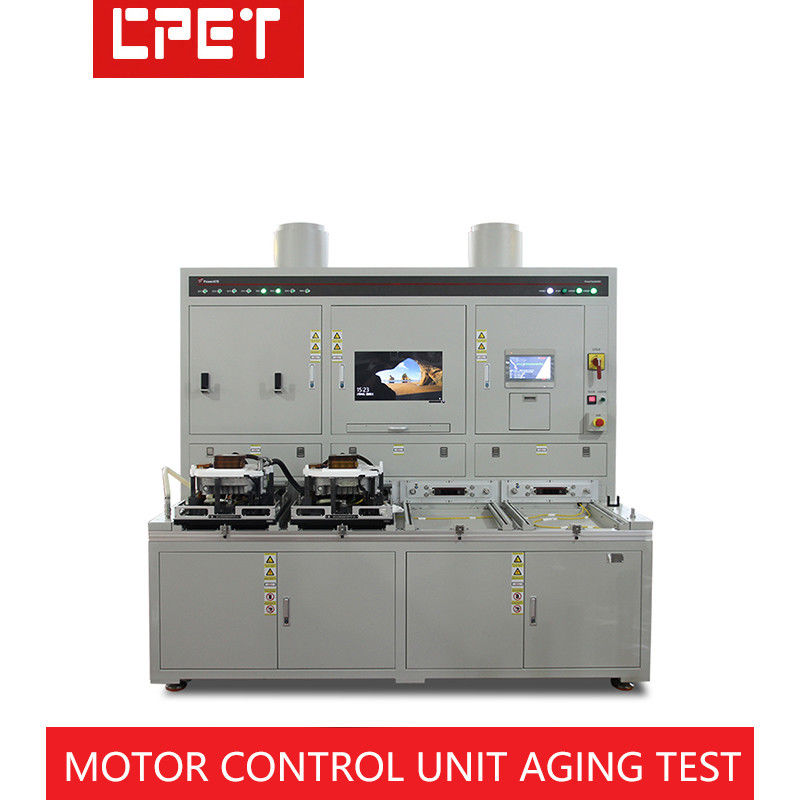

| El sistema |
Estructura del sistema |
1 gabinete de control + 2 gabinetes de envejecimiento + 1 gabinete de temperatura del agua |
| Tamaño total |
Se trata de una muestra de las características de las máquinas de ensayo. |
| Superficie total del piso |
6900*2500 mm ((Incluida la zona de operación) |
| Voltagem de entrada total |
Sistema trifásico de cinco alambres de 220 Vac (con capacidad nominal) |
| Corriente de entrada total |
250A |
| Potencia de entrada total |
150 kW |
| Temperatura ambiente de aplicación |
0 a 40 °C |
| Humedad del entorno de aplicación |
0 a 95% |
| Requisitos de protección contra incendios |
Los materiales cumplen la clasificación UL 94V0 |
| Requisitos medioambientales |
Los materiales cumplen con los requisitos de Rohs, RAEE |
| Requisitos de seguridad |
Cumplir con los requisitos de diseño de la norma internacional IEC 62368 |
| Cuarto de seguridad |
Las piezas de quemado/gabinete |
16 bits por armario |
| Las piezas de quemado/capa |
4 bits por capa |
| Potencia del producto quemado |
20 kW/bit |
| Voltado de entrada del producto de combustión |
150 a 1000 Vdc |
| Corriente de entrada del producto de combustión |
50 A/bit |
| Categoría de carga del producto de combustión |
Carga de retroalimentación inductiva/motor/CA |
| Corriente de carga del producto de combustión |
El valor de la carga de retroalimentación de corriente alterna será el valor de la carga de retroalimentación de corriente. |
| Voltagem auxiliar de los productos de combustión interna |
8-30Vdc |
| Corriente auxiliar de los productos de combustión interna |
10A |
| Tipo de conector de alimentación |
SB50 (HV+/HV-) |
| Tipo de conector de carga |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Tipo de conector de señal |
24Pin 5566 |
| Potencia de entrada |
320 kW |
| Potencia de retroalimentación |
256 kW |
| Rango de temperatura constante |
Temperatura ambiente +5 °C-60 °C |
| Precisión de temperatura constante |
± 5°C |
| Número de puntos de control de temperatura |
5 |
| Tipo abierto |
Puerta corredera/puerta plegable/puerta lateral |
| Tamaño del volumen |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Dimensiones en el área del producto |
Se trata de una muestra de las características de las máquinas de ensayo. |
| Capas de las áreas de producto |
4 |
| Tamaño del espacio de bits |
425*550*350 mm |
| Alturas mínimas del piso |
300 mm |
| Altura del piso superior |
Las demás: |
| Dirección del conducto de aire del área del producto |
Ventilación izquierda y derecha |
| Método de enfriamiento |
Refrigeración por aire |
| El material |
1Hojas laminadas en frío de 0,5 mm |
Agua
La temperatura
el armario |
Rango de temperatura del agua |
Temperatura ambiente +5 °C-60 °C |
| Precisión de la temperatura del agua |
± 5°C |
| Temperatura del agua |
8 |
| Número de productos de serie/vía |
4/dirección |
| Potencia dispersada/circuito |
4 kW por vía |
| Método de enfriamiento |
Refrigeración por agua o aire refrigerada |
| Intervalo de presión del agua |
0.05-0.2MPa |
| Rango de flujo |
3 a 15 L/min |
| Diámetro del canal |
3/4 pulgadas |
| Tamaño del volumen |
880*1000*1900 mm |
Seguimiento
software |
Muestra la información de ejecución |
Válvula de entrada, corriente, potencia y tensión de salida
(comunicación del módulo de fuente de CC o comunicación del producto) |
| Mostrar la información del estado |
No conectado / vacío / pasado / bajo voltaje / bajo corriente / sobre voltaje / sobre corriente /
No hay salida / protección |
| Precisión de visualización |
± ((1%+0,2%FS) |
| Precisión del control |
± ((1%+0,2%FS) |
| Mala manera de informar |
Alarma acústica |
| Formato del informe |
Formato CSV |
| Las estadísticas |
Producción/CPK/Distribución temporal |
| Acoplamiento del MES |
Apoyo |
| Velocidad de escaneo |
5S |
| Cabina de control |
Sistema de control |
Ventana 10 |
| Medios de visualización |
Computadoras y monitores |
| Medios de manipulación |
Ratón y teclado |
| Método de comunicación |
El cable |
| Tipo de protección |
Sobre corriente, fugas, sobre temperatura, humo, parada de emergencia |
| Método de alarma |
Alarma de sonido y luz, red remota |
| Tipo de disipación de calor |
Refrigeración por aire |
| Modo de mantenimiento |
Tras el mantenimiento |
| El material |
1Hojas laminadas en frío de 0,5 mm |
| Tamaño del volumen |
880*860*1900 mm |
