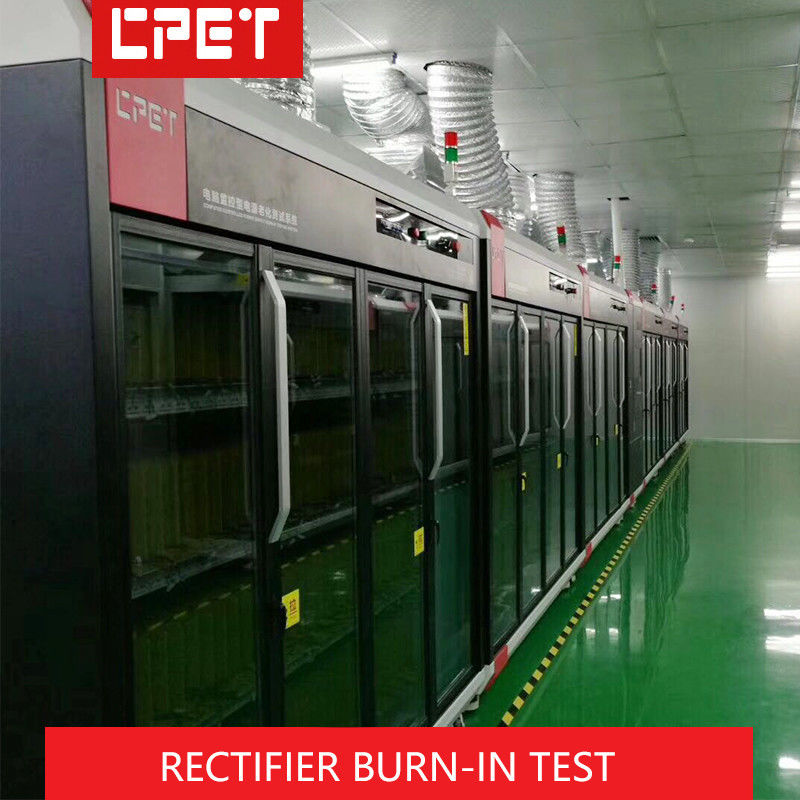

Equipo de prueba de envejecimiento de tres fases 380V 100A de nueva energía Automóvil rectificador de potencia electrolítico

1Línea de entrada: 380V / 100A de tres fases

2Distribución de energía: la salida de CA adopta un sistema de cinco alambres trifásico, el voltaje monofásico suministra energía al producto y la ecualización trifásica se realiza en capas de acuerdo con a b c a b c

3Control: la potencia de salida de cada capa se puede controlar mediante el monitoreo

4Incluyendo pantalla de cristal líquido de 19 pulgadas y teclado, interfaz interactiva humana LCD, etc.

1.Disposición general: el armario de combustión está compuesto principalmente por 9 capas en el área del producto, con 8 ranuras por capa

2.Método de conexión: adoptar el método de conexión dura y configurar la interfaz externa fija en el gabinete de envejecimiento, incluida la salida de la fuente de alimentación, la entrada de carga, la señal 485, la señal de dirección;el producto probado pasa el antiguo especial de adaptación y acoplamiento con el dispositivo

3Diseño de conductos de aire: introducción de aire en la parte inferior y uno o dos ventiladores en la parte superior

4.Diseño de la capacidad térmica: 9 kW

5.Diseño de la regulación de seguridad: cumplir con las funciones de regulación de seguridad, prevención de incendios y protección de emergencia

1.PC: soporta más de una comunicación en serie 485, sistema Windows 7, disco duro 500G. Equipado con monitor de 22 pulgadas, ratón y teclado, pistola de código de barras inalámbrica y otros equipos.El shell del ordenador debe estar conectado a tierra.

2Objeto de vigilancia

A.Información sobre el voltaje y la corriente de todas las ranuras

B.Información sobre el valor de conjunto y el valor de estado de todos los módulos de carga

C. Valor de ajuste de la temperatura del dispositivo / PLC, valor de ajuste del valor de conmutación, información sobre el valor del estado

D.Información sobre la velocidad del panel de control del ventilador

1.Interfaz de funcionamiento: ordenador + software de terminal (se utiliza el monitoreo de la terminal para monitorear el gabinete de envejecimiento,y la interfaz de monitoreo integra la interfaz SMU para monitorear el estado del módulo)

2El modo de comunicación entre el ordenador host y el sistema de monitoreo es el puerto de red 485.

3.Configurar y controlar la temperatura ambiente en el armario

4.SMU supervisa el estado de cada módulo de combustión

5.Configuración del tiempo total de encendido: 0-9999H (teniendo en cuenta las necesidades de experimento de encendido a largo plazo) Configuración del software del terminal del ordenador

6.Apoya el ajuste de la unidad del rango de juicio de voltaje de salida de la ranura en capas (Apoya la combustión simultánea de múltiples modelos con especificaciones similares para un gabinete)
