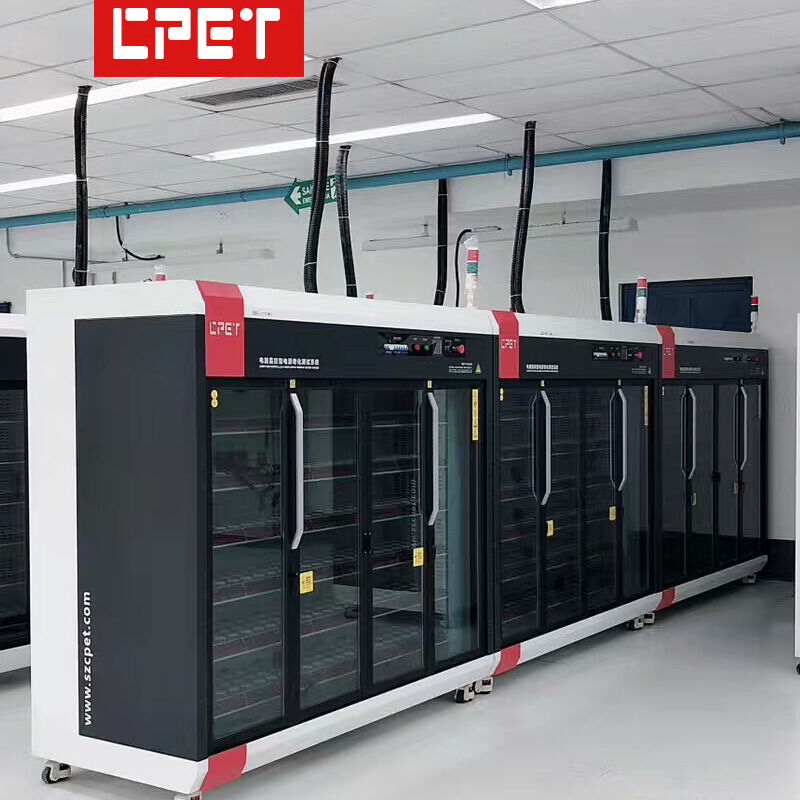

Gabinete de quemado
estructura y
Cantidad de quemado
planificación |
Tamaño del carro (mm) |
L2050*W1250*H2050mm (tamaño de un solo gabinete de quemado) |
| Número de capas del carro |
4 capas, profundidad del área del producto 400mm, (6 posiciones de quemado por capa) |
| Altura del carro |
280mm |
| Material de la estructura del carro |
chapa laminada en frío |
| Método de enfriamiento del área de carga |
Ventilador de escape de turbina superior tipo fila superior (fácil de controlar la temperatura ambiente) |
| Método de aislamiento y antiestático de la capa |
Placa de aislamiento epoxi con orificios de disipación de calor en la superficie |
| Estructura general de la sala de quemado |
Adopta un gabinete dividido móvil para quemado; apariencia hermosa y fácil de mover y combinar |
Introducción al módulo de recuperación de energía
configuración, potencia de la fuente de alimentación probada y cantidad de quemado
Método de control del módulo de recuperación de energía |
Modo de comunicación RS485, la computadora superior utiliza el modo de comunicación RS232 |
Modo de aislamiento del módulo de recuperación de energía |
| El canal del módulo de carga electrónica adopta aislamiento fotoeléctrico (aislamiento de comunicación y fuente de alimentación) |
Instalar el modelo del módulo de habilidad |
| CP8601, 24PCS en un gabinete |
Número de módulos de fuente de CC instalados |
| Cada gabinete de quemado está configurado con seis módulos de fuente de alimentación CC de 10-120V /200A /20KW |
Capacidad de carga del módulo de recuperación de energía |
| Capacidad de carga: 2.5-60Vdc/0.5-240A/3.2kW (voltaje, corriente ajustables |
diseño del módulo de recuperación de energía |
arquitectura
Sin relé, esquema de diseño de larga duración (derechos de propiedad intelectual independientes) |
Número de productos de quemado en el gabinete completo |
| Un gabinete quema módulos MTTP de menos de 3.2KW 24PCS |
Introducción a las funciones principales de |
el sistema
Adecuado para quemado de fuente de alimentación DC a DC de controlador MPPT |
Configuración libre de software de monitoreo especial de desarrollo propio para quemado de potencia, con derechos de propiedad intelectual independientes y sin riesgos legales |
| Utiliza un módulo de carga electrónica programable para monitorear los parámetros de voltaje, corriente y potencia del terminal de salida |
| El software de monitoreo dedicado para quemado disfruta de servicio de actualización final gratuito, potente función de expansión, ahorrando inversión repetida en equipos |
| Parámetros de quemado, configuración de tiempo, edición de secuencia ON/OFF (prueba de encendido y apagado del producto en prueba), soporte para cambio automático de voltaje, carga |
conversión y otras funciones se pueden programar (los parámetros de quemado se pueden cambiar automáticamente en un período de tiempo fijo)
La función de apagar automáticamente la alimentación al finalizar el quemado de la fuente de alimentación probada es conveniente para la operación desatendida |
| La computadora muestra automáticamente la calidad del producto de la fuente de alimentación probada, y múltiples ventanas en la ventana son convenientes para la gestión centralizada, lo que ahorra operadores y mejora la eficiencia de producción |
La computadora puede almacenar el informe de datos de quemado de la fuente de alimentación probada, los parámetros del proceso de la fuente de alimentación probada son fáciles de rastrear
RS232 a RS485 adopta un convertidor de aislamiento fotoeléctrico para mejorar la confiabilidad de la comunicación y prevenir daños por rayos en el equipo |
| Cada computadora puede monitorear 18 dispositivos al mismo tiempo, (cada puerto serie puede conectar 63 esclavos, y cada computadora admite hasta 18 puertos serie) |
| El software de monitoreo de quemado de potencia tiene un archivo de ayuda incorporado, que es conveniente para resolver preguntas de operación de inmediato |
|
|
