| 1 |
Introducción a los dispositivos de control eléctrico y control de temperatura del banco de envejecimiento energético: |
| A |
Dimensiones del camión |
L1840*W1220*H1600mm, con 60 posiciones de productos. (Los tamaños se pueden personalizar según sus necesidades) |
| B |
Número de niveles de vehículos: |
5 |
| do |
Alto del suelo y ancho de la plataforma del vehículo: |
La altura de la capa del producto es de 170 mm. |
| D |
Método de disipación de calor: |
Extractor de turbina superior, montado en la parte superior (para un control conveniente de la temperatura ambiente) |
| mi |
Material de la estructura del camión: |
Chapa laminada en frío, nueva apariencia de diseño industrial |
| F |
Aislamiento entre capas y métodos antiestáticos: |
El estante tiene 400 mm de ancho y tiene orificios de disipación de calor en su superficie. |
| GRAMO |
Forma de estructura del panel: |
El área de prueba está aislada del área de control electrónico. |
| h |
Estructura de puerta corredera visible de aleación de aluminio: |
La zona de producto cuenta con una puerta cerrada y abatible de cristal aislante de doble capa. |
| I |
Otros: |
El área de productos del gabinete de envejecimiento está equipada con un detector de humo. |
| 2 |
Introducción a la configuración del módulo de control, potencia del producto probado y cantidad de envejecimiento: |
| A |
Método de control de comunicación: |
Método de comunicación RS485, método de comunicación RS232 de la computadora superior |
| B |
Modelo de módulo de control: |
Método de control PLC + pantalla táctil |
| do |
Método de suministro de energía: |
Se instala una fuente de alimentación de 12V60A en cada piso y hay un total de 5 fuentes de alimentación en 5 pisos. |
| D |
Módulo de comunicación del producto: |
NO |
| mi |
Configuración de cantidad de envejecimiento: |
Cada capa puede contener 12 productos. Un vehículo completo puede instalar 60 productos en 5 capas; los productos se colocan en 3 columnas en cada capa |
| 3 |
Introducción a los dispositivos de control eléctrico y control de temperatura del banco de envejecimiento energético: |
| A |
Método de conexión: |
El producto funciona únicamente con CC. Cada unidad está configurada con una fuente de alimentación de 12V 4,5A. El gabinete de envejecimiento está equipado con un conector superior de conexión rápida para la conexión. |
| B |
Teclas de función del panel: |
Pantalla de voltaje CA de entrada, interruptor de arranque, interruptor de parada de emergencia |
| do |
Precisión del control de temperatura de la zona del producto: |
El área de productos está cerrada y equipada con puertas de vidrio aislante. El rango de control de temperatura es de 50 a 85 grados centígrados, con un máximo que no supera los 90 grados. La uniformidad de la temperatura está dentro de ±3 grados. El tiempo para que la temperatura aumente de temperatura ambiente a 85 grados es menos de 25 minutos. |
| D |
Principio de control de temperatura de la zona del producto: |
Calefacción a baja temperatura, aire de escape a temperatura excesiva |
| mi |
Método de control y distribución de energía del camión: |
Distribución de energía trifásica de cinco hilos de 380V, monitoreo por computadora y control eléctrico manual. El usuario puede configurar el tiempo de envejecimiento en minutos. |
| F |
Capacidad de suministro de energía del camión: |
30W * 80 unidades / 0,8 ≈ 3,0KW. La eficiencia de la fuente de alimentación probada se calcula en 80%. La fuente de alimentación para el gabinete antiguo, el extractor de aire, la calefacción, etc. se establece en 13 KW; El consumo real de electricidad es de aproximadamente 18 KW. |
| GRAMO |
Método de control: |
El control electrónico se puede cambiar entre modo manual y automático. El tiempo de envejecimiento admite modos fijos de 1,5 H/2 H/4 H/6 H/12 H. También admite la configuración del modo manual, como 2 horas y 10 minutos. |
| h |
Protección de seguridad: |
Protección de puesta a tierra del equipo, protección del interruptor de fuga, protección de apagado automático ante una alarma de humo y la puerta solo se puede abrir cuando la temperatura alcanza un cierto nivel: todas estas son protecciones de seguridad. |
| 4 |
Introducción a las principales funciones del sistema: |
| A |

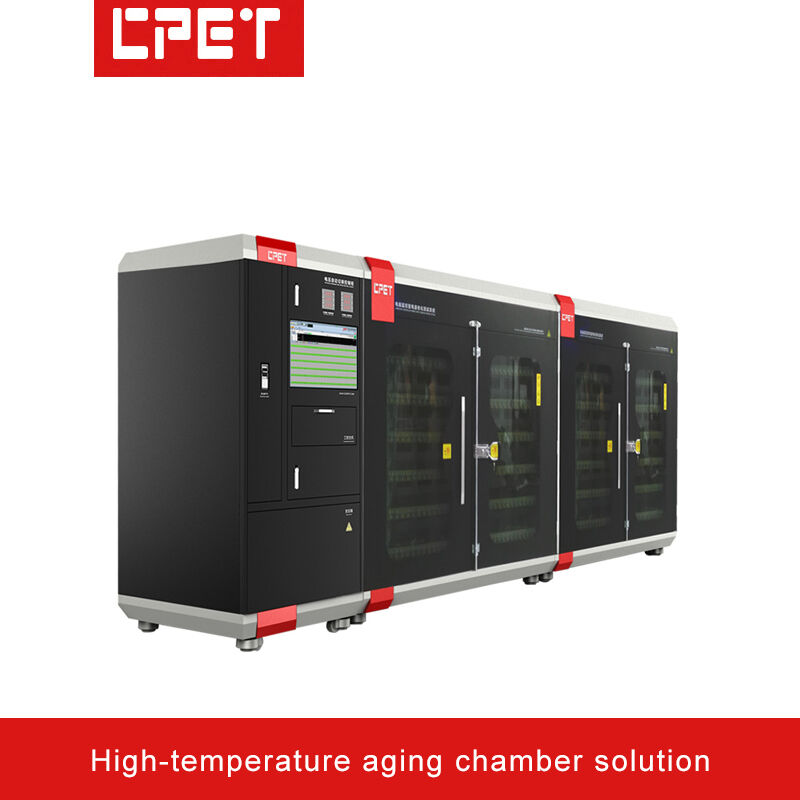

Adecuado para el envejecimiento de componentes de precisión como controladores BMS, controladores de radar y cámaras. |
| B |
Se puede llevar a cabo el desarrollo y la configuración profesional de software de monitoreo dedicado. Cuenta con derechos de propiedad intelectual independientes y sin riesgos legales. |
| do |
El software de monitoreo específico del envejecimiento disfruta de un servicio de actualización gratuito de por vida y sus funciones de escalabilidad son poderosas, lo que ahorra inversión en equipos para uso repetido. |
| D |
Los parámetros de envejecimiento, configuración de tiempo, edición de secuencia de encendido/apagado (para probar el encendido/apagado del producto probado), soporte para conmutación automática de voltaje, transformación de carga y otras funciones son programables. |
| mi |
La función de apagado automático para el envejecimiento de la fuente de alimentación probada apagará la energía automáticamente cuando se complete el proceso de envejecimiento, lo que la hace conveniente para el funcionamiento sin supervisión. |
| F |
La conversión de RS232 a RS485 utiliza un convertidor de aislamiento óptico para mejorar la confiabilidad de la comunicación y evitar daños al equipo por rayos. |
| GRAMO |
El software de monitoreo del envejecimiento del suministro de energía viene con un documento de ayuda incorporado, que facilita la resolución rápida de cualquier pregunta operativa. |
| h |
Los parámetros de envejecimiento se pueden configurar para todo el vehículo, toda la capa o productos individuales. |
| I |
La computadora indica automáticamente la calidad de los productos de suministro de energía probados. El diseño de pantallas múltiples del vehículo lo hace conveniente para la gestión centralizada, lo que ahorra tiempo a los operadores y mejora la eficiencia de la producción. |
