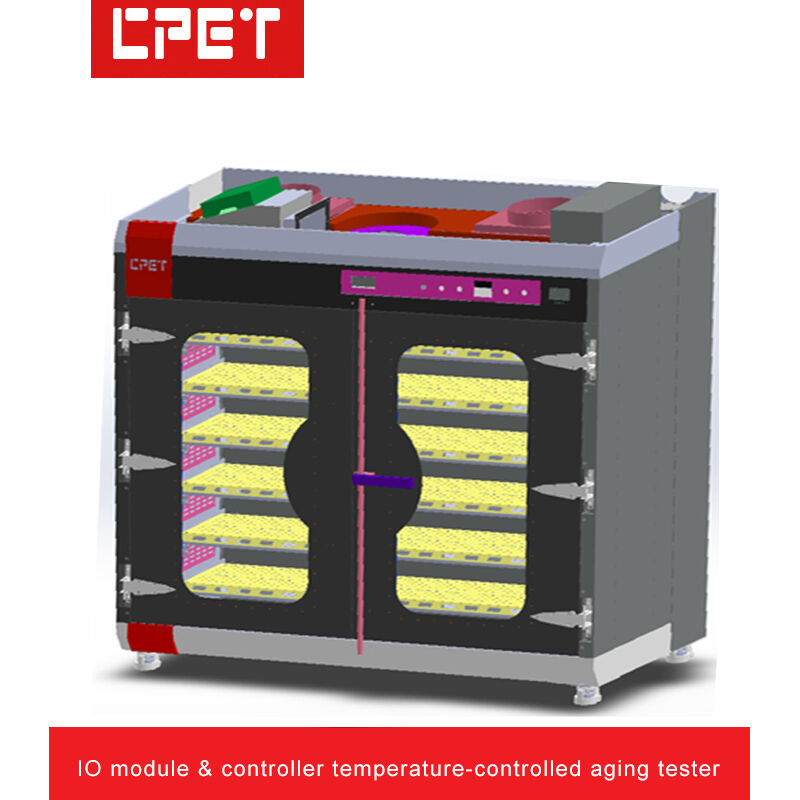

| 1 | Apariencia y estructura del gabinete de envejecimiento: |
| A. No | Cantidad del producto de envejecimiento: | Cada gabinete de envejecimiento puede envejecer 24 PCS de productos de salida de 4-16 canales, 12 PCS de productos de salida de 17-32 canales (2 canales de salida en paralelo) |
| B. El trabajo | Dimensiones del equipo (mm): | Cabina de control: L860mm x W880mm x H1900mm (dimensiones estimadas y reales según los requisitos de diseño) |
|
|
| C. Las | Número de capas del carrito: | 6 capas, 4 productos PCS por capa |
| D | Altura y anchura de la capa del carrito: | Ancho de la capa 320 mm, altura 170 mm |
| - ¿ Por qué? | Material de la estructura del carrito: | 2Placa de acero laminada en frío de 0,0 mm de espesor, referencia de diseño industrial |
| F: el precio | Método de enfriamiento del área de carga: | Ventilador de escape superior de alta temperatura, tipo de escape superior |
| G. | Método de aislamiento entre capas y antiestático: | Laminado epoxi con agujeros de enfriamiento |
| H. | Tipo de estructura del tranvía: | Carga colocada en el área del producto, aislamiento delantero-posterior |
| Yo... | Estructura de control de la temperatura: | Área de productos: control de temperatura, calefacción a baja temperatura, gases de escape a temperatura elevada |
| 2 | Introducción del proyecto |
| A. No | Método de control del módulo: | Comunicación RS485, comunicación RS232 con el PC host |
| B. El trabajo | Carga ERS instalada: | El valor de las emisiones de CO2 emitidas por el conductor será el valor de las emisiones de CO2 emitidas por el conductor. |
| C. Las | Método de aislamiento del módulo de recuperación de energía: | Los canales de módulos de carga electrónicos utilizan aislamiento óptico (aislamiento de comunicación y energía) |
| D | Modo de carga del módulo de recuperación de energía: | Modos de carga CC, CV, CR y CP |
| - ¿ Por qué? | Arquitectura de diseño del módulo de recuperación de energía: | Diseño de larga duración (propiedad intelectual) |
| F: el precio | Configuración del módulo programable de carga, inversor y CC: | CP8530 x 24 (1 PCS de producto por 1 PCS de carga) / CP5312A x 8 (3 PCS de producto por 1 PCS de inversor)
Modulo programable de CC: 20KW/200A 8-120V x 3 (8 productos de PCS por 1 módulo programable de CC de PCS) |
|
|
| G. | Comunicación del producto: | Cada producto equipado con un canal CAN2.0 |
| H. | Eficiencia de ahorro de energía: | Aproximadamente 60-80% (depende del nivel de voltaje de entrada del producto) |
| 3 | Control eléctrico del carro de envejecimiento de potencia y dispositivo de control de temperatura: |
| A. No | Método de cableado: | Potencia de entrada CA con enchufes industriales de 15 A (8 piezas por capa), terminales de salida CC: conectores de enchufes de plátano (véase la página P7 para más detalles) |
| B. El trabajo | Claves de función del panel: | Muestra de voltaje y corriente de CA de entrada, interruptor de arranque, interruptor de parada de emergencia |
| C. Las | Precisión del control de temperatura del área del producto: | Envejecimiento controlado a temperatura del área del producto, ajustable de +5 oC a 85 oC. Precisión de temperatura +/-5 oC |
| D | Principio de control de la temperatura en el área del producto: | Calentamiento a baja temperatura, escape a temperatura elevada |
| - ¿ Por qué? | Método de distribución y control de la potencia del tranvía: | Distribución eléctrica de tres fases de cinco cables de 380 V, control de PC y control eléctrico manual |
| F: el precio | Capacidad de distribución de energía del tranvía: | 150W x 384 unidades / 0,8 ~= 72KW, la eficiencia del producto probado calculada en 80%, autoalimentación del gabinete de envejecimiento, potencia de calefacción y escape 9KW |
| G. | Método de control de entrada: | Control automático del programa |
| H. | Protección de seguridad de los gabinetes de envejecimiento: | Protección contra la puesta a tierra del equipo, protección contra interruptores de fugas, alarma de humo |
| Yo... | Configuración de host y pantalla del gabinete de control: | 1. PC industrial: PC industrial ASUS, modelo D701MER, CPU I3-14100, RAM 8G DDR5, almacenamiento 1T HDD + 256G SSD, sistema operativo WIN11 PRO, fuente de alimentación 180W (ASUS)
2Display: Acer K222HQL, 21,5 pulgadas, resolución 1920x1080 monitor LED, interfaz VGA |
|
|
|
|
| 4 | Resumen de las funciones principales del sistema: |
| A. No | Apto para controladores/módulos de IO envejecidos, fuentes de alimentación de servidores, fuentes de alimentación de PC, adaptadores, etc. |
| B. El trabajo | Software de monitoreo de envejecimiento de propiedad privada gratuito con temperatura controlada, con derechos de propiedad intelectual independientes y sin riesgo legal |
| C. Las | Los módulos de carga electrónica programables controlan el voltaje de salida, la corriente, la potencia y otros parámetros |
| D | El software de monitoreo del envejecimiento incluye un servicio de actualización, una escalabilidad sólida ahorra inversiones repetidas en equipos |
| - ¿ Por qué? | Parámetros de envejecimiento, ajuste de tiempo, edición de la secuencia ON/OFF (prueba de encendido/apagado de la potencia del producto), soporta conmutación automática de voltaje, transformación de carga y otras funciones programables |
| F: el precio | Apagado automático a tiempo después de completar el envejecimiento, conveniente para el funcionamiento sin supervisión |
| G. | El PC muestra automáticamente la aprobación o no de los productos de potencia probados, vista de ventana de varios carros para una gestión centralizada, ahorra a los operadores y mejora la eficiencia de la producción |
| H. | PC almacena informes de datos de envejecimiento, parámetros de proceso rastreables; también admite el escaneo de códigos de barras y la carga del sistema MES |
| Yo... | RS232 a RS485 utiliza un convertidor opto-aislado, mejora la fiabilidad de la comunicación y previene el daño por rayos en el equipo |
| J. | Cada PC (gabinete de control) puede monitorear simultáneamente varios gabinetes de envejecimiento (diseño actual: 1 gabinete de control admite 4 gabinetes de envejecimiento) |
| - ¿ Qué? | Medidor de energía inteligente, el software del sistema recopila y monitoriza automáticamente la energía recuperada de la carga, la energía consumida real, el consumo total de energía y calcula automáticamente la eficiencia de recuperación |
| - ¿ Qué? | Apoya la carga del sistema MES (carga activa), el paso automático de la estación, la carga automática de cerraduras defectuosas, la recuperación automática de los parámetros de envejecimiento por código de barras del producto |
| M. | Software de monitoreo del envejecimiento de la energía con documentación de ayuda incorporada para una guía de operación instantánea |
| No | Voltado de entrada del gabinete de envejecimiento: AC380V trifásico Voltado de entrada del gabinete de control: AC220V monofásico |
