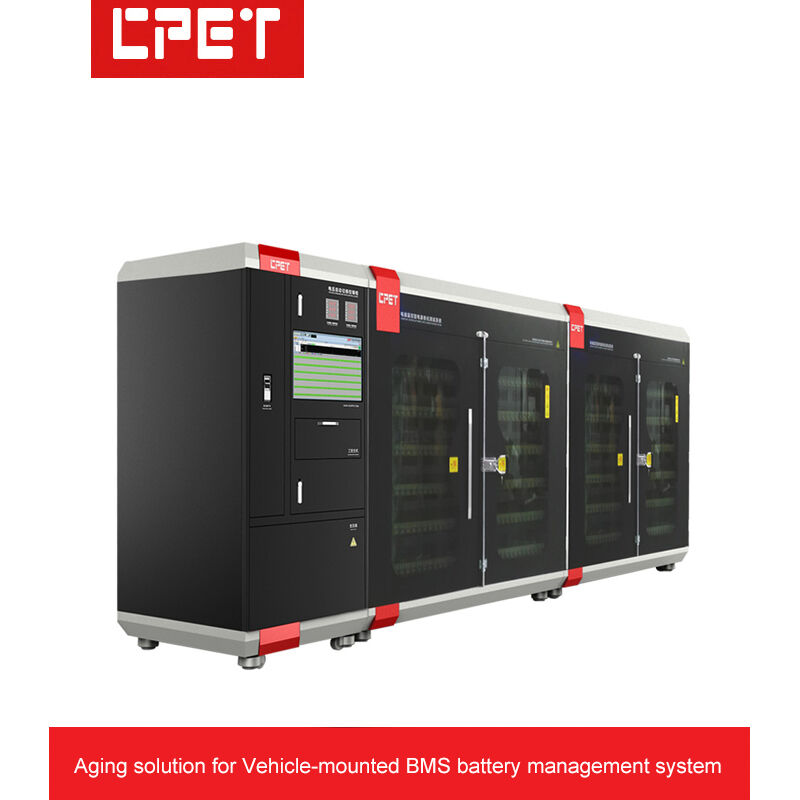

| 1 | Carrito de Prueba de Envejecimiento de Fuente de Alimentación — Descripción General de Apariencia y Estructura: |
| A | Dimensiones del Carrito (mm): | Tipo con control de temperatura: L1800 × W1400 × H1800 mm, 20 posiciones de portador, 40 posiciones de producto. (Dimensiones personalizables según requisitos) |
| B | Número de capas del carrito: | Área de colocación del producto: 4 capas |
| C | Altura de la capa del carrito: | Altura de la capa de colocación del producto: aprox. 225 mm |
| D | Material estructural del carrito: | Chapa de acero laminado en frío de 2.0 mm de espesor |
| E | Disipación de calor del área de carga: | Ventilador de escape turbo montado en la parte superior con descarga hacia arriba (facilita el control de la temperatura ambiente) |
| F | Aislamiento entre capas y antiestático: | Profundidad del estante 520 mm, superficie de baquelita con orificios de disipación de calor |
| G | Forma estructural del carrito: | Área de prueba aislada del área de control eléctrico |
| H | Chapa metálica con puertas de vidrio visibles: | El área del producto está cerrada, con puertas de visualización de vidrio aislante |
| I | Otros: | Alarma de humo instalada en el área de producto del gabinete de envejecimiento |
| 2 | Configuración del Módulo de Control, Potencia DUT y Cantidad de Envejecimiento: |
| A | Método de comunicación y control: | Comunicación Ethernet |
| B | Modelo del módulo de control: | PLC + pantalla táctil + control de computadora host Huawei |
| C | Método de suministro de energía: | 3 fuentes de alimentación Huawei suministradas por el cliente instaladas en el gabinete |
| D | Módulo de comunicación del producto: | Cada producto está equipado con 1 canal CAN a Ethernet que se comunica con la computadora host Huawei; 40 señales CAN en total por gabinete |
| E | Configuración de cantidad de envejecimiento: | 4 capas = 20 accesorios por carrito; 2 productos por accesorio, 40 productos en total por carrito |
| 3 | Carrito de Prueba de Envejecimiento de Fuente de Alimentación — Sistema Eléctrico y de Control de Temperatura: |
| A | Método de cableado: | Puertos DC y CAN del producto equipados con terminales dedicados MC (personalizables según los requisitos del cliente) |
| B | Teclas de función del panel: | Pantalla de voltaje de CA de entrada, interruptor de inicio, interruptor de parada de emergencia |
| C | Precisión del control de temperatura del área del producto: | El área del producto está cerrada con puertas de vidrio aislante; rango de control de temperatura 50–85 °C, sin exceder los 90 °C; uniformidad de temperatura dentro de ±3 °C; calentamiento de ambiente a 85 °C en menos de 15 minutos |
| D | Principio de control de temperatura del área del producto: | Calentamiento a baja temperatura, ventilación de escape por sobretemperatura |
| E | Distribución y control de energía del carrito: | Distribución de energía trifásica de cinco hilos de 380 V, monitoreo por computadora y control eléctrico manual. Tiempo de envejecimiento configurable por el usuario en minutos |
| F | Potencia nominal de distribución del carrito: | 600W × 40 / 0.8 ≈ 8.0 kW; potencia real DUT calculada a 200 W; fuente de alimentación del gabinete de envejecimiento, escape y calentamiento a 12 kW; consumo de energía real aprox. 20 kW |
| G | Método de control: | El control eléctrico incluye conmutación manual/automática; el envejecimiento es monitoreado en tiempo real por computadora |
| H | Protección de seguridad: | Protección de puesta a tierra del equipo, protección de interruptor de fuga, protección de apagado automático de alarma de humo, etc. |
| I | Configuración del gabinete de control: | Opcional: monitor HDMI HD de 22 pulgadas para monitoreo |
| 4 | Funciones Principales del Sistema: |
| A | Adecuado para el envejecimiento de dispositivos de precisión como controladores BMS, controladores de radar, cámaras, etc. |
| B | El software de monitoreo propietario puede desarrollarse y configurarse profesionalmente, con propiedad intelectual independiente y sin riesgo legal |
| C | El software de monitoreo de envejecimiento disfruta de servicio de actualización de por vida; la potente escalabilidad ahorra inversión en equipos duplicados |
| D | Parámetros de envejecimiento, configuración de tiempo, edición de secuencia ON/OFF (prueba de encendido/apagado de DUT), admite conmutación automática de voltaje, cambio de carga y otras funciones programables |
| E | Apagado automático programado después de completar el envejecimiento, permitiendo operación desatendida |
| F | La computadora muestra automáticamente el estado de aprobación/fallo de las fuentes de alimentación DUT; vista de ventana de múltiples carritos para gestión centralizada, ahorrando mano de obra y mejorando la eficiencia de producción |
| G | La computadora puede almacenar informes de datos de envejecimiento de DUT y parámetros de proceso para trazabilidad; también admite escaneo de códigos de barras y carga al sistema MES |
| H | La conversión RS232 a RS485 utiliza convertidores optoacoplados para mejorar la confiabilidad de la comunicación y proteger el equipo contra daños por rayos |
| I | Cada computadora puede monitorear 18 dispositivos simultáneamente (cada puerto serie puede conectar 63 esclavos; cada computadora admite hasta 18 puertos serie). Esta es la configuración estándar del gabinete de envejecimiento de potencia |
| J | El software de monitoreo de envejecimiento de potencia incluye documentación de ayuda incorporada para la resolución inmediata de preguntas operativas |
